一、核心适配仪器与技术匹配

1. 液质联用仪（LC-MS）

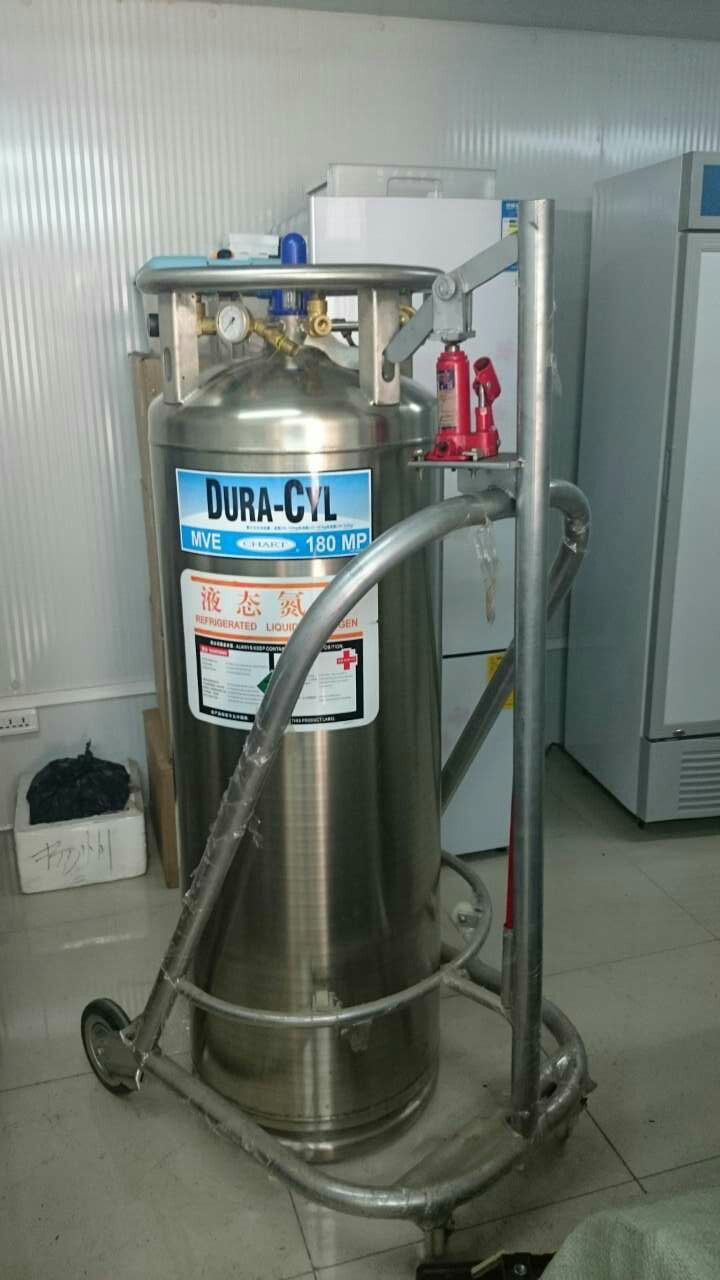

• 适配原理：液质联用仪的雾化气和干燥气需稳定氮气供应，压力要求约0.8MPa。MVE 180MP 通过内置汽化盘管将液氮转化为高压氮气，经双表头减压阀（如 Honeywell 1800B2）调节后，可满足仪器对压力和流量的需求。
• 典型型号：赛默飞 Q Exactive、安捷伦 6540 UHD Accurate-Mass Q-TOF。
• 优势：180 升容量可支持仪器连续运行 7-10 天，相比传统高压气瓶减少换瓶频率，降低?；缦铡?/li>

2. 真空镀膜机

• 适配原理：真空镀膜需持续通入0.5MPa 氮气以排除氧气，同时维持腔体内压力稳定。MVE 180MP 通过 LCCM 液缸控制歧管实现精准汽化，并搭配 MC450MP 级联系统（可?。┞愦罅髁啃枨?。
• 典型应用：半导体晶圆镀膜、光学镜片增透膜制备。
• 案例：某光学企业采用 “180MP + 双级减压阀” 配置，氮气消耗量降低 18%，镀膜均匀性提升 23%。

3. 激光切割机

• 适配原理：切割碳钢需1-2MPa 氧气，切割不锈钢需1-1.5MPa 高纯氮气。MVE 180MP 的高压输出能力（最高 2MPa）可直接通过金属波纹管连接激光头，避免中间减压环节的压力波动。
• 典型型号：通快 TruLaser 3030、大族激光 G4020HF。
• 注意事项：需定期检测杜瓦瓶出口压力稳定性（波动应≤±0.05MPa），避免影响切割精度。

4. 等离子体质谱仪（ICP-MS）

• 适配原理：ICP-MS 的冷却气（氩气）消耗量高达1m3/h，传统钢瓶无法满足需求。MVE 180MP 通过液氩存储（180 升液氩≈18 个高压气瓶气量），配合双止回阀和不锈钢气路系统，可实现连续稳定供气。
• 典型型号：珀金埃尔默 NexION 5000、赛默飞 iCAP TQ。
• 配置建议：出口端安装 MNR 180 精密压力调节器，将输出压力稳定在0.7-0.8MPa，满足仪器要求。

二、特殊场景适配方案

1. 半导体制造设备

• 适配场景：
• 晶圆刻蚀：需0.5-1MPa 高纯氮气吹扫反应腔，防止氧化。
• 离子注入：液氩杜瓦瓶（180MP 型）通过汽化器转化为氩气，用于离子源冷却。
• 典型设备：应用材料 Endura、东京电子 Exelan H。
• 技术要求：气体纯度需≥99.999%，建议搭配在线气体纯化装置（如 Parker Balston 系列）。

2. 低温电子显微镜（Cryo-EM）

• 适配原理：样品冷冻需 **-196℃液氮环境 **，MVE 180MP 通过真空夹套软管直接连接显微镜冷却系统，维持样品台温度稳定。
• 典型型号：赛默飞 Titan Krios、FEI Talos F200X。
• 注意事项：需配置双冗余杜瓦瓶（如 180MP+50L 应急罐），避免因补液中断导致样品解冻。

3. 程序降温仪

• 适配原理：细胞冻存需 **-80℃至 - 196℃梯度降温 **，MVE 180MP 通过低压输出模式（0.1-0.3MPa）连接程序降温仪，实现液氮精准喷淋。
• 典型型号：Planer Kryo 560-16、Thermo Scientific Forma 700。
• 参数优化：建议将杜瓦瓶增压阀压力设定为0.25MPa，确保喷淋流量稳定在 2-3L/min。

三、关键技术要求与配件选择

1. 接口与管路

• 必须匹配：仪器接口需为CGA 350，若为 CGA 580 等其他接口，需使用不锈钢适配器（如 Swagelok CGA350-580）。
• 管路材质：优先选用316L 不锈钢波纹管（耐 - 196℃低温），长度≤5 米以减少压力损失。

2. 压力控制

• 减压阀选型：
• 高压场景：激光切割、半导体制造推荐Honeywell 1800B2（最大输入压力 2MPa，输出 0.5-2MPa 可调）。
• 精密控制场景：液质联用仪、ICP-MS 建议使用MNR 180 精密压力调节器（精度 ±0.5% FS）。
• 安全设计：杜瓦瓶出口端必须安装双止回阀（如 Parker 412 系列），防止气体反灌引发超压。

3. 补液与监控

• 自动补液系统：可集成液位传感器 + PLC 控制器，当杜瓦瓶液位低于 20% 时自动触发补液泵（如 Wanner Hydra-Cell G30）。
• 远程监控：通过物联网?？椋ㄈ? ThingWorx 平台）实时监测杜瓦瓶压力、液位和温度，异常时自动报警。

四、合规与认证要求

1. 特种设备备案：
• 180MP 杜瓦瓶属于压力容器，需向当地市场监督管理局提交《压力容器使用登记表》，并提供TSG 21-2016 监督检验报告。
• 若用于医疗领域（如干细胞库），还需符合ISO 13485 医疗器械质量管理体系。
2. 危险化学品管理：
• 液氮属于第 2.2 类不燃气体，储存场所需通过应急管理部门备案，提交安全评价报告和防雷检测证书。
• 储存量≥10 吨时需申报重大危险源，并配备氧浓度监测仪（如 Crowcon Gas-Pro）。

五、典型案例与成本分析

1. 某生物制药企业案例

• 设备配置：2 台液质联用仪 + 1 台 180MP 杜瓦瓶 + MNR 180 减压阀。
• 运行数据：
• 氮气日消耗量：1200L（折算液氮约 1.5 升）。
• 杜瓦瓶补液周期：约 120 天（180 升 ÷1.5 升 / 天）。
• 年成本对比：传统钢瓶（约$12,000/年） vs 杜瓦瓶（$3,500 / 年），节省 71%。

2. 某半导体晶圆厂案例

• 设备配置：5 台刻蚀机 + 2 台 180MP 杜瓦瓶 + 双级减压系统。
• 技术优化：
• 采用氮气回收系统（回收率≥70%），年节省氮气成本 $28,000。
• 通过压力 - 流量曲线拟合，将气体压力波动控制在 ±0.02MPa，刻蚀良率提升 4%。

结语

1. 确认仪器接口为 CGA 350 或可通过适配器转换。
2. 根据仪器需求选择减压阀型号（如 Honeywell 1800B2 用于高压，MNR 180 用于精密控制）。
3. 同步完成特种设备备案和危险化学品储存备案。
4. 定期检测杜瓦瓶真空度（静态蒸发率≤1.5%）和安全阀校验有效期。
